Scan-Speak
Woofer · 9,84″ · —

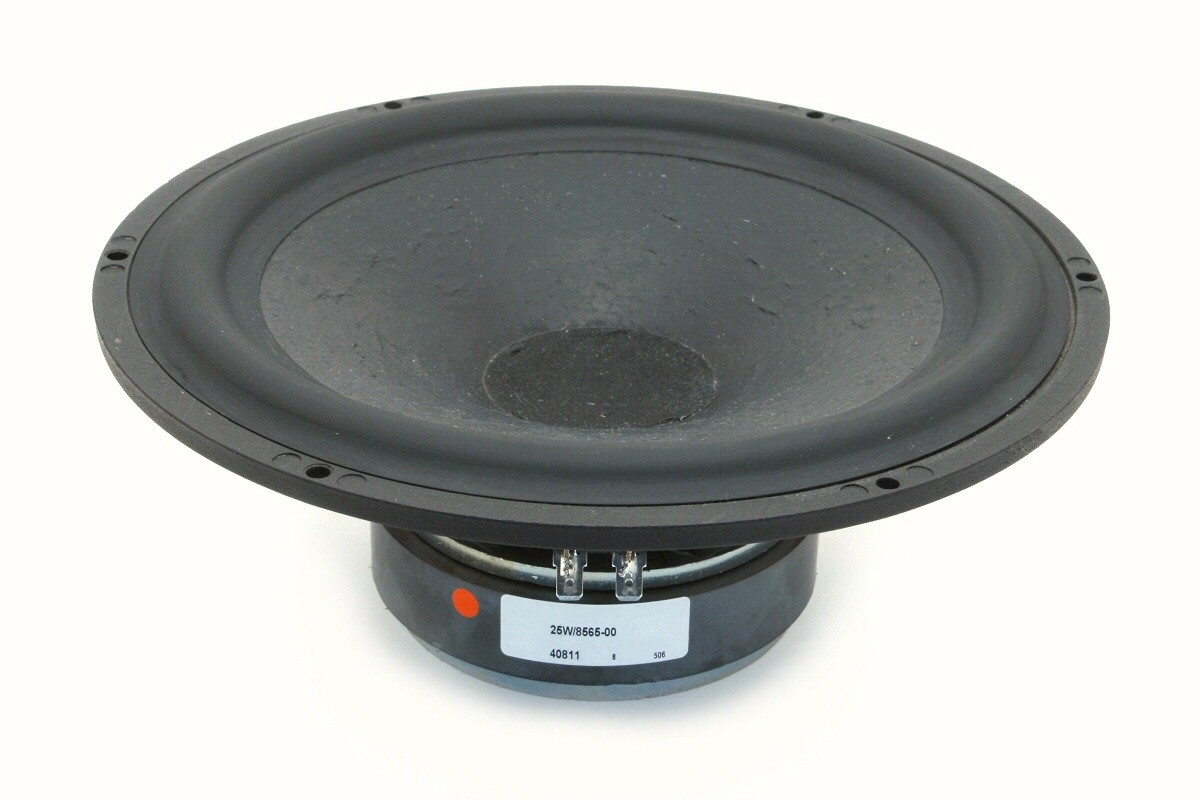

Scan-Speak 25W/8565-00 : Woofer. Valeurs publiées : Fs 20 Hz, Qts 0,41 , Vas 225 L. Explorez ces valeurs avant de choisir une enceinte.
Ce que révèlent les données de ce haut-parleur
Scan-Speak 25W/8565-00 est de type Woofer. Les données disponibles mettent en évidence les compromis de conception suivants.
Avec Fs 20 Hz, Qts 0,41 et Vas 225 L, une enceinte close idéale de référence à réponse maximalement plate (Qtc 0,707) représente environ 114 L, avec une fréquence de coupure à −3 dB de 34,5 Hz.
Le volume de référence dépasse 80 L. Cet alignement exige une grande enceinte ; réduire son volume modifie l’amortissement et la réponse dans le grave.
La coupure calculée en enceinte close est de 40 Hz ou moins : un point de départ prometteur pour étendre le grave sans évent.
Avec Qts 0,41, les charges close et bass-reflex méritent toutes deux d’être comparées. Choisissez en fonction du volume nécessaire et de la réponse simulée dans le grave.
La sensibilité publiée est de 88 dB, mais la référence d’entrée et la distance de mesure ne sont pas confirmées. Une comparaison avec d’autres haut-parleurs serait peu fiable.
Calculé à partir des paramètres publiés ; il ne s’agit pas d’un compte rendu d’écoute. Les volumes indiqués sont les volumes acoustiques nets pour un seul haut-parleur. Le gain de la pièce, l’égalisation, les matériaux absorbants et les pertes de construction sont exclus.
La conversion d’une référence en tension vers une référence en puissance utilise l’impédance nominale. Ces plages de volume, de coupure et de sensibilité sont des repères éditoriaux, pas des normes de qualité sonore.
Fiche de caractéristiques du haut-parleur
Ces barres représentent des grandeurs physiques, pas des notes de qualité sonore. Une barre plus longue n’est pas forcément meilleure. Ouvrez un paramètre pour en comprendre le sens.
Fréquence de résonance du haut-parleur à l’air libre. Une valeur basse peut faciliter la conception d’un système de grave, mais l’enceinte, l’excursion et la réponse déterminent le grave utilisable. Ce n’est pas la fréquence de coupure basse de l’enceinte terminée.
Niveau sonore pour l’entrée et la distance indiquées par le fabricant. Pour de nombreuses impédances, 1 W et 2.83 V correspondent à des références différentes. Cette fiche conserve la valeur et la référence d’origine ; ce n’est pas une évaluation du rendement ni de la qualité sonore.
Amortissement électrique et mécanique combiné. Une valeur plus basse indique un amortissement plus fort à la résonance. Elle aide à choisir l’alignement de l’enceinte, sans indiquer si le son est rapide, chaleureux ou détaillé.
Volume d’air présentant la même compliance que la suspension. Ce n’est pas un volume d’enceinte recommandé. À utiliser avec Fs et Qts.
Excursion linéaire publiée. Les définitions varient selon les fabricants ; vérifiez s’il s’agit d’une valeur dans un seul sens ou crête à crête. Elle ne suffit pas à prévoir la distorsion ou le niveau maximal sans risque.
Surface émissive effective, et non diamètre extérieur du châssis. Associée à l’excursion, elle aide à estimer le volume d’air déplacé par la membrane.
Référence de sensibilité : Nominale (référence non vérifiée)
Premières pistes issues des paramètres disponibles, sans garantie d’adéquation. Le plan d’enceinte du fabricant pour le modèle exact est prioritaire. Les paramètres T/S ne permettent pas de classer la qualité d’écoute.
Fs, Qts et Vas permettent de calculer une enceinte close. Qts est inférieur à 0.707 : un objectif Qtc de 0.707 peut donc être étudié. Le volume réel et les limites de niveau restent à vérifier.
Fs 20 Hz · Qts 0,41 · Vas 225 LQts se situe dans une plage basse à modérée couramment étudiée. Ajustez ensemble le volume et l’accord, puis vérifiez la réponse, la vitesse de l’air dans l’évent et l’excursion de la membrane sous la fréquence d’accord.
Fs 20 Hz · Qts 0,41 · Vas 225 LFs aide à définir une longueur de départ, mais le profil de section, la surface, la position du haut-parleur et l’amortissement déterminent le résultat. Il n’existe pas de règle universelle d’acceptation ou de rejet fondée sur Qts.
Fs 20 Hz · Qts 0,41Utilisez un plan du fabricant pour le modèle exact ou un modèle de simulation de pavillon dédié. Qts seul ne peut établir l’adéquation. Gorge, bouche, trajet acoustique et chambre arrière doivent être conçus ensemble ; cette page ne simule pas les pavillons.
Fs 20 Hz · Qts 0,41La ligne et la sortie agissent ensemble. Longueur, section, amortissement et masse acoustique de l’évent nécessitent un modèle couplé ; un préréglage bass-reflex ne constitue pas une conception MLTL.
Fs 20 Hz · Qts 0,41Solution potentiellement utile lorsqu’un évent pratique est difficile à réaliser, mais la surface, la masse, la compliance et l’excursion du radiateur passif doivent être adaptées séparément.
Fs 20 Hz · Qts 0,41Deux chambres et deux conduits interagissent. Vérifiez leurs résonances couplées avec le modèle dédié ; ces paramètres seuls n’établissent aucun avantage sur le bass-reflex.
Fs 20 Hz · Qts 0,41Sans enceinte, les graves émis à l’avant et à l’arrière s’annulent. La taille du panneau, l’égalisation et l’excursion comptent. Un Qts faible n’est pas un motif de rejet automatique si une égalisation est disponible.
Fs 20 Hz · Qts 0,41Déplacez le curseur de volume. Les deux courbes utilisent le même volume d’enceinte ; l’accord bass-reflex est réglable.
Modèles T/S illustratifs à petit signal, et non recommandation optimisée ou enceinte mesurée. Ils n’incluent ni gain de la pièce, ni diffraction, ni pertes de l’évent, ni limite d’excursion, ni compression thermique. L’accord initial est égal à Fs et doit être ajusté pour une réalisation réelle.
| Fréquence (Hz) | Enceinte close (dB) | Bass-reflex (dB) |
|---|---|---|
| 20 | -9,9 | -6,6 |
| 50 | -0,9 | 0,8 |
| 100 | -0,1 | 0,3 |
| 200 | -0 | 0,1 |
| 500 | -0 | 0 |
| 1000 | -0 | 0 |
Les données de réponse indisponibles ne sont ni devinées ni tracées.
Résumés attribués à leurs sources, et non notre propre test d’écoute ou une note de consensus. L’enceinte, le filtre, la pièce et le niveau d’écoute influencent chaque essai. Le modèle exact et l’impédance sont vérifiés.
Aucun essai d’écoute du modèle exact n’a encore été vérifié pour cette page. Nous ne déduisons pas la qualité sonore des paramètres T/S et ne reprenons pas les essais de modèles aux noms similaires.
