Tang Band
Tieftöner · 6,5″ · 8 Ω

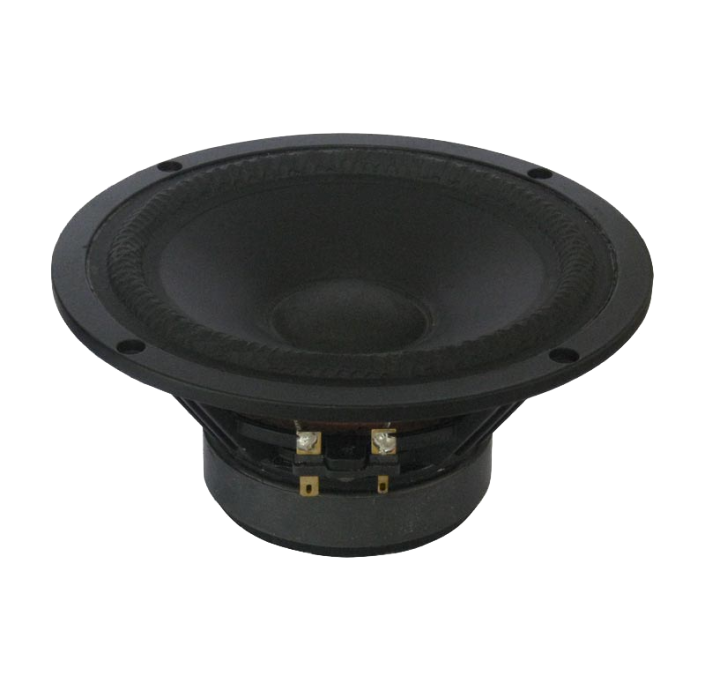

Tang Band W6-789E: Tieftöner. Veröffentlichte Werte: Fs 50 Hz, Qts 0,46 , Vas 41,53 L. Sieh dir diese Werte an, bevor du ein Gehäuse wählst.
Was die Daten über dieses Chassis aussagen
Tang Band W6-789E gehört zur Kategorie Tieftöner. Die verfügbaren Daten zeigen die folgenden Abwägungen für die Konstruktion.
Bei Fs 50 Hz, Qts 0,46 und Vas 41,5 L ergibt eine ideale geschlossene Referenzabstimmung mit maximal flachem Frequenzgang (Qtc 0,707) etwa 30,5 L bei einer −3-dB-Grenzfrequenz von 76,9 Hz.
Die Referenzabstimmung benötigt ein größeres Gehäuse (30–80 L). Plane zusätzlich Platz für Chassis und Verstrebungen ein.
Die berechnete Grenzfrequenz im geschlossenen Gehäuse liegt bei 60–90 Hz. Für tiefen Bass kann ein Subwoofer oder ein anderes Gehäuseprinzip hilfreich sein.
Bei Qts 0,46 lohnt sich ein Vergleich von geschlossenen und Bassreflexgehäusen. Entscheide anhand der benötigten Größe und des simulierten Bassfrequenzgangs.
Die veröffentlichte Empfindlichkeit beträgt 92 dB (1 W / 1 m). Sie beschreibt den Pegel bei der angegebenen Eingangsgröße, nicht den maximal nutzbaren Schalldruck.
Auf ungefähr 1 W / 1 m umgerechnet (92 dB) ist die Empfindlichkeit relativ hoch. Bei gleicher Eingangsleistung wird im angegebenen Frequenzbereich ein höherer Pegel erreicht.
Aus veröffentlichten Parametern berechnet; kein Hörtest. Gehäusegrößen sind akustische Nettovolumina für ein Chassis. Raumeinfluss, EQ, Dämmmaterial und konstruktionsbedingte Verluste bleiben unberücksichtigt.
Die Umrechnung vom Spannungs- zum Leistungsbezug verwendet die Nennimpedanz. Diese Größen-, Grenzfrequenz- und Empfindlichkeitsbereiche dienen der Einordnung und sind keine Normen für Klangqualität.
Steckbrief des Chassis
Diese Balken zeigen physikalische Größen, keine Klangbewertungen. Ein längerer Balken ist nicht immer besser. Öffne einen Parameter, um seine Bedeutung zu erfahren.
Die Freiluftresonanz des Chassis. Ein niedrigerer Wert kann bei der Bassauslegung helfen, doch Gehäuse, Hub und Frequenzgang bestimmen den nutzbaren Bass. Er ist nicht die untere Grenzfrequenz des fertigen Lautsprechers.
Schalldruck bei der vom Hersteller angegebenen Anregung und Entfernung. 1 W und 2.83 V sind bei vielen Impedanzen unterschiedliche Bezugsgrößen. Diese Karte zeigt Originalwert und Messbezug; sie bewertet weder Wirkungsgrad noch Klangqualität.
Elektrische und mechanische Dämpfung zusammen. Niedrigere Werte bedeuten eine stärkere Dämpfung bei Resonanz. Das hilft bei der Gehäuseabstimmung, sagt aber nichts darüber aus, ob der Klang schnell, warm oder detailreich ist.
Das Luftvolumen mit derselben Nachgiebigkeit wie die Aufhängung. Es ist keine Gehäuseempfehlung. Verwende den Wert zusammen mit Fs und Qts.
Der veröffentlichte lineare Hub. Hersteller verwenden unterschiedliche Definitionen; prüfe, ob einseitiger Hub oder Spitze-Spitze-Wert gemeint ist. Der Wert allein sagt nichts über Verzerrungen oder den maximalen sicheren Pegel aus.
Die wirksame Membranfläche, nicht der Außendurchmesser des Korbs. Zusammen mit dem Hub hilft sie abzuschätzen, wie viel Luft die Membran bewegt.
Messbezug der Empfindlichkeit: 1W/1m
Eine erste Orientierung anhand der verfügbaren Parameter, keine Garantie. Ein Herstellerbauplan für das genaue Modell hat Vorrang. Aus T/S-Parametern lässt sich keine Klangqualität bewerten.
Fs, Qts und Vas erlauben die Berechnung eines geschlossenen Gehäuses. Qts liegt unter 0.707, daher lässt sich Qtc 0.707 als Ziel untersuchen; die tatsächliche Größe und Pegelgrenzen bleiben entscheidend.
Fs 50 Hz · Qts 0,46 · Vas 41,53 LQts liegt in einem häufig untersuchten niedrigen bis mittleren Bereich. Variiere Gehäusevolumen und Abstimmung gemeinsam und prüfe Frequenzgang, Luftgeschwindigkeit im Port und Membranhub unterhalb der Abstimmfrequenz.
Fs 50 Hz · Qts 0,46 · Vas 41,53 LFs hilft bei der Wahl einer Ausgangslänge, doch Querschnittsverlauf, Fläche, Chassisposition und Bedämpfung bestimmen das Ergebnis. Es gibt keine allgemeine Qts-Grenze für geeignet oder ungeeignet.
Fs 50 Hz · Qts 0,46Verwende einen Herstellerbauplan für das genaue Modell oder ein spezielles Hornmodell. Qts allein belegt die Eignung nicht. Hals, Mund, Hornverlauf und Rückkammer müssen gemeinsam ausgelegt werden; diese Seite simuliert keine Hörner.
Fs 50 Hz · Qts 0,46Die Line und ihre Öffnung wirken zusammen. Länge, Querschnitt, Bedämpfung und akustische Portmasse erfordern ein gekoppeltes Modell; eine Bassreflex-Voreinstellung ist kein MLTL-Entwurf.
Fs 50 Hz · Qts 0,46Eine mögliche Lösung, wenn ein praktikabler Port schwierig ist. Fläche, Masse, Nachgiebigkeit und Hub der Passivmembran müssen jedoch gesondert angepasst werden.
Fs 50 Hz · Qts 0,46Zwei Kammern und zwei Kanäle wirken zusammen. Prüfe ihre gekoppelten Resonanzen mit dem speziellen Modell; diese Parameter allein belegen keinen Vorteil gegenüber Bassreflex.
Fs 50 Hz · Qts 0,46Ohne Gehäuse löschen sich die Bässe von Vorder- und Rückseite gegenseitig aus. Schallwandgröße, Entzerrung und Hub sind entscheidend. Ein niedriger Qts-Wert schließt die Verwendung mit EQ nicht automatisch aus.
Fs 50 Hz · Qts 0,46Bewege den Volumenregler. Beide Kurven verwenden dasselbe Gehäusevolumen; die Bassreflex-Abstimmung ist einstellbar.
Anschauliche T/S-Kleinsignalmodelle, keine optimierte Empfehlung oder Lautsprechermessung. Raumeinfluss, Beugung, Portverluste, Hubgrenze und Leistungskompression werden nicht berücksichtigt. Die anfängliche Abstimmung entspricht Fs und muss für einen realen Bau angepasst werden.
| Frequenz (Hz) | Geschlossen (dB) | Bassreflex (dB) |
|---|---|---|
| 20 | -23,4 | -30,8 |
| 50 | -8,2 | -3,6 |
| 100 | -1,3 | 1,3 |
| 200 | -0,1 | 0,5 |
| 500 | -0 | 0,1 |
| 1000 | -0 | 0 |
Nicht verfügbare Frequenzgangdaten werden weder geschätzt noch gezeichnet.
Zusammenfassungen mit Quellenangabe, kein eigener Hörtest und keine zusammengefasste Bewertung. Gehäuse, Frequenzweiche, Raum und Hörpegel beeinflussen jeden Test. Das genaue Modell und die Impedanz wurden geprüft.
Für diese Seite wurde noch kein Hörtest des genauen Modells verifiziert. Wir leiten keine Klangqualität aus T/S-Parametern ab und übernehmen keine Tests ähnlich benannter Modelle.
