Wavecor
Subwoofer · 11″ · 4 Ω

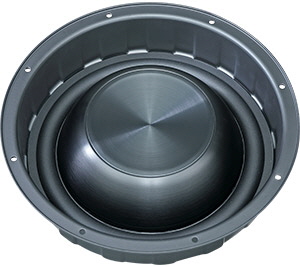

Wavecor SW280WA03: Subwoofer. Valores publicados: Fs 34,5 Hz, Qts 0,46 , Vas 29,7 L. Explore estes valores antes de escolher uma caixa.
O que os dados deste alto-falante nos dizem
Wavecor SW280WA03 é um Subwoofer. Os dados disponíveis indicam os seguintes compromissos de projeto.
Com Fs de 34,5 Hz, Qts de 0,46 e Vas de 29,7 L, uma caixa selada ideal de referência, com resposta maximamente plana (Qtc 0,707), tem aproximadamente 21,8 L e frequência de corte de −3 dB de 53 Hz.
O volume de referência é moderado (10–30 L), equilibrando o tamanho da caixa com a frequência de corte acima.
A frequência de corte calculada para a caixa selada é de 40–60 Hz. É plausível obter uma extensão útil dos graves; os graves mais profundos podem exigir outro alinhamento ou algum auxílio.
O Qts de 0,46 justifica comparar projetos selados e bass-reflex. Escolha entre eles com base no tamanho necessário e na resposta simulada dos graves.
A sensibilidade publicada é de 88,5 dB (2.83 V / 1 m). A sensibilidade descreve o nível de saída para a entrada especificada, não a pressão sonora máxima utilizável.
Na conversão aproximada para 1 W / 1 m (85,5 dB), a sensibilidade está em uma faixa moderada.
Calculado a partir dos parâmetros publicados; não é uma avaliação baseada em audição. Os volumes das caixas são volumes acústicos líquidos para um único alto-falante. Ganho da sala, EQ, material absorvente e perdas de construção não estão incluídos.
A conversão de tensão para potência usa a impedância nominal. Estas faixas de tamanho, frequência de corte e sensibilidade são referências explicativas, não padrões de qualidade sonora.
Ficha de características do transdutor
Estas barras mostram grandezas físicas, não notas de qualidade sonora. Uma barra maior nem sempre é melhor. Abra um parâmetro para entender o seu significado.
A frequência de ressonância do transdutor ao ar livre. Um valor menor pode ajudar num projeto de graves, mas a caixa, a excursão e a resposta determinam os graves utilizáveis. Não é a frequência de corte inferior da caixa acústica pronta.
Nível de saída com a entrada e a distância indicadas pelo fabricante. Para muitas impedâncias, 1 W e 2,83 V são referências diferentes. Esta ficha mantém o valor e a referência originais; não é uma classificação de eficiência ou de qualidade sonora.
Combinação dos amortecimentos elétrico e mecânico. Valores menores indicam maior amortecimento na ressonância. Ajuda a escolher o alinhamento da caixa, mas não indica se o som é rápido, quente ou detalhado.
O volume de ar com a mesma compliância da suspensão. Não é um volume de caixa recomendado. Use em conjunto com Fs e Qts.
Excursão linear publicada. As definições variam entre fabricantes; verifique se o valor é unilateral ou de pico a pico. Isoladamente, não prevê a distorção nem o nível máximo de saída seguro.
Área radiante efetiva, não o diâmetro externo da estrutura. Combinada com a excursão, ajuda a estimar quanto ar o cone desloca.
Referência de sensibilidade: 2.83V/1m
Orientação preliminar com base nos parâmetros disponíveis, sem garantia de adequação. Um projeto de caixa do fabricante para o modelo exato tem prioridade. Os parâmetros T/S não permitem classificar a qualidade sonora percebida.
Fs, Qts e Vas permitem calcular uma caixa selada. Como Qts é inferior a 0,707, pode-se explorar um Qtc alvo de 0,707; o tamanho real e os limites de saída continuam sendo importantes.
Fs 34,5 Hz · Qts 0,46 · Vas 29,7 LO Qts está numa faixa baixa a moderada frequentemente explorada. Ajuste o volume da caixa e a sintonia em conjunto e verifique a resposta, a velocidade do ar no duto e a excursão do cone abaixo da frequência de sintonia.
Fs 34,5 Hz · Qts 0,46 · Vas 29,7 LFs ajuda a definir um comprimento inicial, mas a variação da seção, a área, a posição do transdutor e o amortecimento determinam o resultado. Não existe uma regra universal de aprovação ou reprovação pelo Qts.
Fs 34,5 Hz · Qts 0,46Use um projeto do fabricante para o modelo exato ou um modelo específico de corneta. O Qts, por si só, não determina a adequação. Garganta, boca, percurso e câmara traseira precisam ser projetados em conjunto; esta página não simula cornetas.
Fs 34,5 Hz · Qts 0,46A linha e a saída atuam em conjunto. O comprimento do tubo, a área, o amortecimento e a massa acústica do duto exigem um modelo acoplado; uma configuração predefinida de bass reflex não é um projeto de MLTL.
Fs 34,5 Hz · Qts 0,46Pode ser útil quando é difícil implementar um duto viável, mas a área, a massa, a compliância e a excursão do radiador passivo precisam ser compatibilizadas separadamente.
Fs 34,5 Hz · Qts 0,46Duas câmaras e dois dutos interagem. Verifique suas ressonâncias combinadas com o modelo específico; estes parâmetros, por si só, não demonstram uma vantagem em relação ao bass reflex.
Fs 34,5 Hz · Qts 0,46Sem caixa, os graves emitidos pela frente e por trás se cancelam. O tamanho do painel, a equalização e a excursão são importantes. Um Qts baixo não é motivo automático de rejeição quando há EQ disponível.
Fs 34,5 Hz · Qts 0,46Mova o controle deslizante de volume. As duas curvas usam o mesmo volume de caixa; a sintonia do bass reflex é ajustável.
Modelos T/S ilustrativos de pequenos sinais, não uma recomendação otimizada nem uma caixa acústica medida. Não incluem ganho da sala, difração, perdas no duto, limite de excursão ou compressão de potência. A sintonia inicial é igual a Fs e deve ser ajustada para uma construção real.
| Frequência (Hz) | Selada (dB) | Bass reflex (dB) |
|---|---|---|
| 20 | -17 | -17,7 |
| 50 | -3,6 | 0,7 |
| 100 | -0,3 | 0,9 |
| 200 | -0 | 0,2 |
| 500 | -0 | 0 |
| 1000 | -0 | 0 |
Resumos com indicação de fonte, não um teste de audição nosso nem uma nota de consenso. A caixa, o crossover, a sala e o nível de audição influenciam cada avaliação. O modelo exato e a impedância são conferidos.
Ainda não foi verificada uma avaliação de audição do modelo exato para esta página. Não inferimos a qualidade tonal a partir dos parâmetros T/S nem usamos avaliações de modelos com nomes semelhantes.
